Immagina di costruire il PC da gioco perfetto, mettere tutto insieme, solo per capire che ti sei imbattuto in questioni a causa del connettore GPU che non è compatibile con l'alimentazione che stai utilizzando.

Questo è un problema comune che la maggior parte delle persone deve affrontare, e la cosa migliore che dovresti fare in una situazione del genere è educare te stesso quanto basta, quindi sai che nulla va storto.

Ecco perché in questo post stiamo esplorando i tipi di connettore GPU. Il motivo più semplice qui è che vogliamo che tutti siano pienamente consapevoli dei tipi di connettore GPU, quindi non finiscono per fare qualcosa che non dovrebbe essere fatto.

Con quello fuori mano, diamo un'occhiata, vero?

Mostrano i contenuti

Elenco di diversi tipi di connettore GPU

Ora esamineremo i diversi tipi di connettore GPU che puoi vedere sul mercato. Più sai, meglio è. Vale anche la pena notare che la maggior parte delle volte una singola GPU può avere più connettori.

Quindi, potresti vedere una GPU con un connettore a 6 pin e un pin, e sì, è completamente normale, nel caso in cui tu sia confuso. Con quello fuori mano, diamo un'occhiata.

Connettore a 6 pin

Il primo è un connettore a 6 pin, forse uno dei tipi più comuni di connettori che puoi trovare in alcune carte RTX 3000 e più comunemente nelle serie RTX 2000 e nelle carte più vecchie.

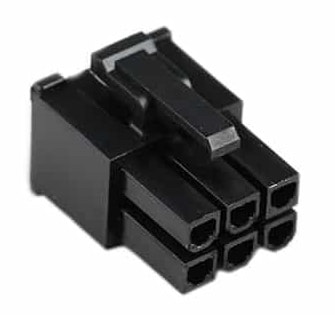

Connettore GPU a 6 pin

Lentamente, andando avanti, i connettori di potenza a 6 pin non sono più in uso e le persone sono più inclini ai connettori a 6 pin.

Un singolo connettore a 6 pin è in grado di fornire ulteriori 75 watt in cima ai 75 watt forniti dallo slot PCI-Express.

Connettore a 8 pin

Andando avanti, abbiamo il connettore a 8 pin che è più diffuso nelle GPU della serie RTX 3000 e alcune delle GPU più vecchie.

Questo sembra quasi identico al connettore a 6 pin di cui abbiamo parlato prima, ma con la differenza più grande è il fatto che questa volta stai guardando 8 pin in totale.

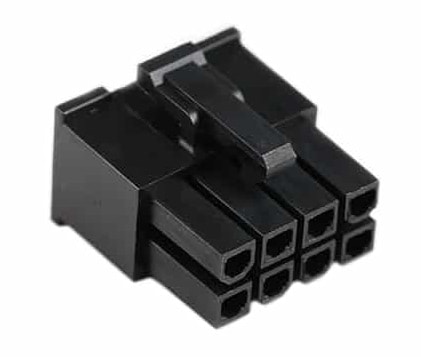

Connettore GPU a 8 pin

Ora, la cosa più strana qui è che rispetto ai 75 watt su un connettore a 6 pin.

Un connettore a 8 pin è in grado di fornire 150 watt di potenza in cima ai 75 watt di potenza dallo slot PCI-Express.

Dandoti un totale di 225 watt di potere, che è più che sufficiente per guidare GPU a prezzi accessibili sul mercato.

Connettore 6+2 pin

Questo è qualcosa che spesso confonde le persone quando parli di connettori. Un connettore da 6+2 pin è essenzialmente lo stesso di un connettore a 8 pin, con l'unica differenza che se non hai bisogno dei due pin aggiuntivi, puoi sempre staccarlo.

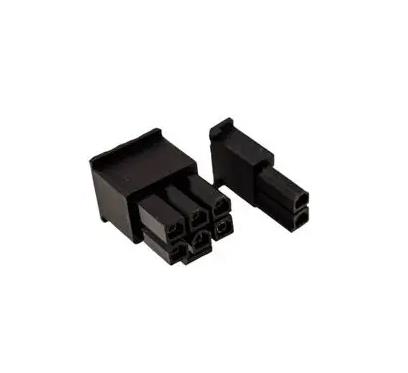

Connettore 6+2 pin

Questo è fatto per renderlo più conveniente per gli utenti che non sono sicuri che la loro GPU utilizzerà 8 pin o 6 pin. Quindi, stai ottenendo un singolo connettore che può agire come entrambi.

Connettore a 12 pin

Con il rilascio della serie RTX 3000, Nvidia ha introdotto un connettore di potenza a 12 pin su alcuni dei modelli della serie RTX 3000 e, sebbene potrebbe sembrare qualcosa di molto confuso per molte persone, devi capire che questo connettore non deve essere confuso con il connettore 12VHPWR.

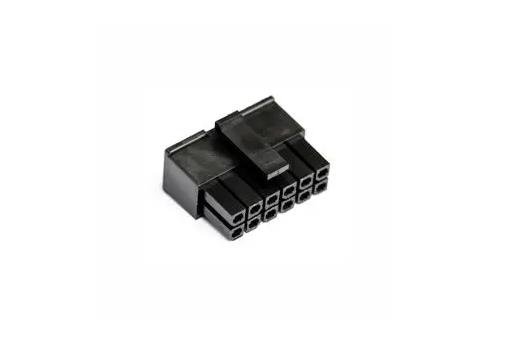

Connettore GPU a 12 pin

Il 12 pin di cui stiamo parlando è in grado di disegnare 600 W su una singola rotaia, che dovrebbe essere più che sufficiente per alcune delle GPU più potenti sul mercato.

Slot pcie x16

Lo slot PCIE X16 non è proprio un connettore, ma considerando anche come fornisce energia. È importante guardare anche questo.

Immagine di slot PCIE X16 su ROG Z590

Per coloro che si chiedono, stai guardando 75 watt di potenza attraverso questo connettore, il che non è sufficiente per le GPU moderne, ma ehi, hai bisogno dello slot per qualsiasi carta da lavorare in primo luogo.

Cavi PCIE a treccia

Questo può essere fonte di confusione per molte persone, ma i cavi PCIe in treno sono quelli che sono divisi in diversi connettori.

Cavi PCIE a treccia

Sono facilmente disponibili e sono spesso utilizzati per garantire che la GPU venga erogata la giusta quantità di potenza senza alcuna confusione o complicazioni che si avvicinano.

Quindi, dovresti assolutamente usarlo se non hai altre opzioni.

Convertitori o adattatori

Andando avanti, hai connettori o adattatori. C'è stato un tempo in cui c'erano Molex per i connettori PCIE Express, ma non è più così, ma ottieni ancora altri adattatori o convertitori, qualunque cosa tu voglia chiamarli.

Non perdiamo tempo e diamo un'occhiata a loro, vero? Considerando come sono altrettanto importanti nel processo.

Cavo adattatore PCI-E da 8 pin a 12 pin

Se stai cercando di utilizzare uno dei nuovi connettori PCIe a 12 pin, andare per un connettore PCIe da 8 a 12 pin da 8-pin è la strada da percorrere.

Questo è importante se il PSU non ha un cavo diretto e, in tali casi, puoi andare avanti e utilizzare questi cavi.

Non c'è niente di sbagliato in esso, quindi sarai tutto impostato per quanto riguarda il collegamento di questi cavi. Assicurati solo di ottenere il cavo giusto e sei a posto.

Cavo adattatore PCI-E da 6 pin a 8 pin

L'altra opzione che hai sono i cavi dell'adattatore PCIE da 6 pin a 8 pin che sono diventati molto più comuni ai giorni nostri.

Sono semplici da usare, facili e possono fare miracoli per coloro che non sono in grado di trovare un cavo che funziona direttamente dal loro PC.

Ancora una volta, trovare questi connettori non è una cosa difficile da fare, ma la maggior parte dei computer moderni non ne avrà bisogno.

Dovrei usare qualsiasi tipo di adattatore o splitter per alimentare la GPU?

Consigliamo di utilizzare la qualità superiore di adattatori o splitter per alimentare la GPU per assicurarti di non aver riscontrato alcun problema drastico che possa rovinare la tua GPU.

È una cosa importante da notare in primo luogo. Finché i connettori che stai usando sono di buona qualità, non avrai davvero problemi e sarai a posto.

Maximum Power Consumption Of GPUs Table

Understanding the power consumption of GPUs can be a tricky thing to do, to be honest, but don’t worry. We are going to make it easier for you in this post as you can just look into what seems like a good deal to you, and we can be settled with you in no time.

PCIe x16 Slot	6-pin Connector	8-pin Connector	12-pin Connector	Total Power
75W	—	—	—	75W
75W	75W	—	—	150W
75W	2x 75W	—	—	225W
75W	—	150W	—	225W
75W	75W	150W	—	300W
75W	—	2x 150W	—	375W
75W	—	3x 150W	—	525W
75W	—	—	600W	675W
75W	—	—	2x 600W	1275W

Tutti i connettori a 8 pin sono uguali?

In teoria, sì. Tutti i connettori a 8 pin che trovi sul mercato sono realizzati in modo da fornire 150 watt di potere.

Ci sono connettori da 6+2 pin che, quando unisciti, possono diventare connettori a 8 pin e fornire la stessa quantità di potenza.

Posso semplicemente collegare e riprodurre una nuova scheda grafica?

Nella maggior parte dei casi, sì. Se si utilizza la GPU dalla stessa azienda, non dovrebbe esserci un problema.

Tuttavia, se stai passando da una famiglia GPU all'altra, potresti voler disinstallare completamente i conducenti e reinstallare quelli nuovi.
