Tabella di confronto delle dimensioni della scheda madre

Tabella di confronto delle dimensioni della scheda madre

Se hai intenzione di costruire il tuo computer, conoscere le differenze tra le varie dimensioni della scheda madre disponibili è estremamente importante. Non sapevo che quando ho costruito il mio primo PC molti anni fa e il risultato è stato disastroso.

Ma oggi sono qui per aiutarti a risolverlo e capire quali sono le diverse dimensioni della scheda madre disponibili oggi con un grafico di confronto delle dimensioni della scheda madre.

In questo articolo avremo maggiori dettagli su questo articolo, ma iniziamo con la cosa principale che sei venuto qui per vedere: il grafico di confronto delle dimensioni della scheda madre!

Motherboard size	Height	Width
ATX	12 inches	9.6 inches
Micro ATX	9.6 inches	9.6 inches
Mini ATX	11.2 inches	8.2 inches
E – ATX	12 inches	13 inches
WTX	14 inches	16.75 inches
FlexATX	9 inches	7.5 inches

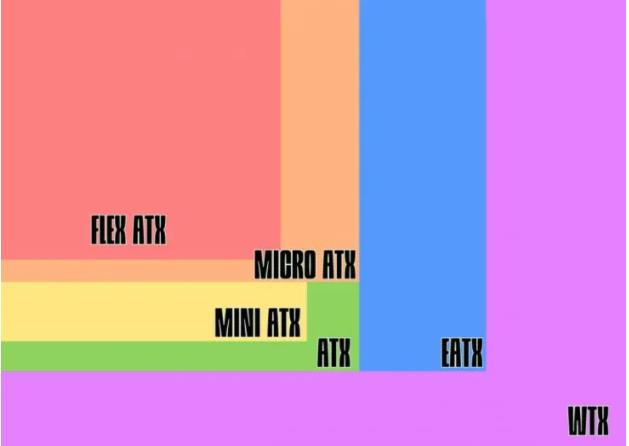

Se preferisci invece un look visivo, controlla l'immagine qui sotto:

Se vuoi saperne di più sulle dimensioni, il ruolo della scheda madre in un sistema desktop e molto altro - continua a leggere! Sarai un esperto di scheda madre in pochissimo tempo!

Cos'è una scheda madre?

La scheda madre è una parte estremamente importante di un computer. È il centro di comunicazione centrale del computer o del laptop. Puoi anche vederlo chiamato un circuito, una scheda principale o una scheda logica.

Tecnicamente rappresentato da un circuito stampato che offre connettori e componenti per il dispositivo su cui viene utilizzato.

Fondamentalmente consente ai componenti elettronici del computer di comunicare e operare nel suo insieme, fondamentalmente gettando le basi per il tuo computer.

Questi componenti includono il processore, i connettori, la memoria RAM, la scheda grafica e così via.

Quali sono le diverse dimensioni di una scheda madre?

Come hai visto nella tabella sopra, ci sono 6 dimensioni della scheda madre principale:

FLEXATX (9 ″ x 7,5 ″)

MicroATX (9,6 ″ x 9,6 ″)

Mini ATX (11,2 ″ x 8,2 ″)

ATX (12 ″ x 9,6 ″)

EATX (12 ″ x 13 ″)

WTX (14 ″ x 16,75 ″)

Questa dimensione è importante? Sicuramente lo è!

A seconda delle dimensioni della scheda madre, ti sarà permesso di installare più o meno componenti.

Ad esempio, una scheda madre ATX standard ha un massimo di sette slot di espansione PCI o PCI-Express, mentre un MicroATX ne ha solo quattro.

In generale, una scheda madre più grande offre più slot di una più piccola. Tuttavia, la maggior parte di essi è compatibile in termini di punti di montaggio. Ciò significa che un caso di computer che si adatta a una scheda madre ATX si adatterà anche a un microATX.

E ottenere quello più piccolo non è sempre una cattiva idea. Se non hai davvero bisogno di costruire un super-computer e non hai davvero bisogno di tutti gli slot extra, non ha senso spendere di più per una scheda madre più grande.

Quindi, quando si decide di costruire un computer, è sempre bello iniziare decidendo quali dimensioni di una scheda madre desideri o di cui hai bisogno, e solo in seguito decidi un caso desktop e tutti gli altri componenti.

Quali sono i componenti di base di una scheda madre?

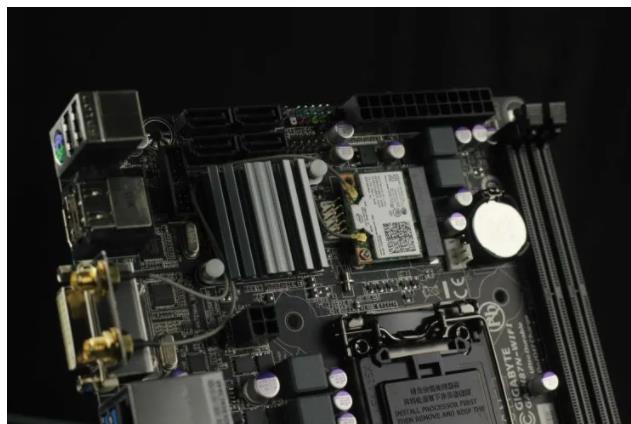

scheda madre

Abbiamo imparato che una scheda madre offrirà più slot a seconda delle dimensioni. L'offerta effettiva può variare da modello a modello, ma tutte le schede madri devono offrire supporto per questi componenti di base:

Presa CPU

Il processore è equipaggiato direttamente in questa presa. Questa è una delle parti più importanti di un computer o laptop. Ci sono varie prese disponibili sul mercato e ogni processore richiede un determinato tipo di socket.

Quindi, per assicurarsi che la scheda madre sia compatibile con il processore, controlla il tipo di socket che offre, così come quello richiesto dalla CPU.

Slot di carte

Esistono diversi tipi di slot in un laptop e sono specificamente progettati per vari componenti. Stiamo parlando di slot per schede modem, slot di schede audio e video e uno slot per schede di rete. Qui avremo varie porte per le opzioni di archiviazione (HDD o SSD)

La maggior parte delle schede madri moderne - in particolare quelle create per i giochi - offriranno più slot GPU, ad esempio, in modo da poter personalizzare completamente il tuo prodotto.

Assicurati di ricontrollare il design e il posizionamento degli slot: non è raro che alcune schede grafiche arrivino con un grande fan che bloccherà semplicemente lo slot GPU aggiuntivo che una scheda madre potrebbe offrire.

Slot di RAM

A seconda del modello della scheda madre, puoi avere qualcosa da due a 8 slot di RAM per la RAM del tuo computer.

BIOS e CMOS

Tutte le informazioni e le impostazioni della scheda madre sono archiviate nel BIOS (sistema di output di input di base).

Il CMOS è effettivamente responsabile della memorizzazione e del salvataggio dei dati quando il laptop o il computer sono disattivati.

Porte di input e output

Questi sono i luoghi in cui inserirai vari cavi e periferiche, come il tuo sistema audio (se non hai una scheda dedicata), il cavo Ethernet, il mouse e/o la tastiera.

Collegamento del gabinetto

È qui che si collega l'interruttore di alimentazione, nonché qualsiasi potenziale audio e USBS anteriore. Queste connessioni sono fondamentali per garantire che il computer funzioni come previsto.

Connettori di alimentazione

Stiamo parlando del grande connettore ATX che sostanzialmente alimenta elettricità alla scheda madre per mantenere il sistema in funzione.

Avvolgendo

Questo sarebbe tutto su schede madri oggi. Spero che tu abbia trovato utile la nostra tabella di confronto delle dimensioni della scheda madre e ora sai tutto sulle diverse dimensioni delle schede madri disponibili per l'acquisto.

In questo caso, possiamo dire che sicuramente "più grande è meglio" - una scheda madre più grande ti darà più opzioni per collegare più periferiche e componenti, quindi se vuoi aggiornare in futuro, è molto più facile farlo se lo fai ne ho uno più grande.

Ma anche quelli più piccoli-come il popolare MicroATX può essere utilizzato con facilità per creare alcuni PC da gioco realizzati in modo molto potenti.
